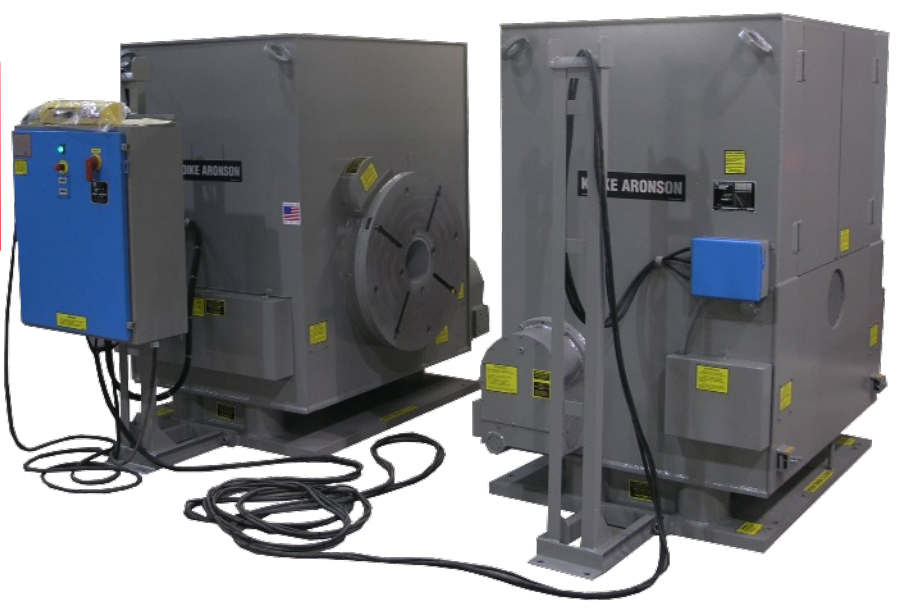

Elevación eléctrica | HTS 20-GE | Elevación y rotación de piezas sincronizadas eléctricamente

Descripción

El diseño de Elevación Motorizada optimiza el uso de componentes fácilmente disponibles, incorporando gatos de husillo de bolas comerciales para operaciones de elevación fiables y de alto ciclo de trabajo, accionados por un sistema de tornillo sin fin/reductor de tornillo sin fin. Dos de estos gatos de husillo están acoplados y accionados por un motor común para mayor redundancia, eliminando así la necesidad de correas, cadenas o engranajes de transferencia.

El guiado se facilita mediante cojinetes seguidores de leva de gran diámetro sobre guías planas, regulables al desgaste, garantizando la estabilidad en todos los lados de las dos columnas de soporte que sostienen la carga en voladizo.

En los sistemas Koike Aronson Ransome, los ejes del cabezal y del contrapunto están sincronizados electrónicamente para evitar la inclinación de la pieza o el utillaje. Ambos ejes están accionados por motores codificados controlados por variadores con PLC interno. La información del codificador de ambos ejes se transmite al variador del contrapunto, que recibe datos de posición en bucle cerrado del codificador del contrapunto, siguiendo la señal de referencia del codificador del cabezal. El variador y el motor del cabezal responden a las órdenes de la botonera de control del operador o, opcionalmente, a un sistema de control programable de supervisión. A medida que el cabezal se mueve, el contrapunto lo sigue paso a paso, guiado por la retroalimentación del codificador. Cualquier error detectado, ya sea interno o externo, detiene el sistema inmediatamente para evitar la inclinación de la pieza o el utillaje.
